Przeguby i złącza obrotowe – elastyczność instalacji przemysłowych
Elastyczność rurociągów sztywnych i przewodów elastycznych to klucz do ich trwałości. Nasze rozwiązania umożliwiają swobodną rotację elementów instalacji, skutecznie eliminując naprężenia skrętne, które są najczęstszą przyczyną awarii węży i zmęczenia materiału.
Rodzaje urządzeń: Przeguby

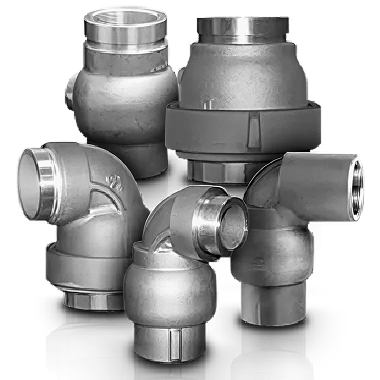

Wytrzymałe przeguby i złącza obrotowe wykonane ze stali węglowej, nierdzewnej i aluminium. Precyzyjne łożyskowanie i uszczelnienia gwarantują płynną pracę ramion przeładunkowych oraz węży na stanowiskach nalewczo-odbiorczych NO.
W dynamicznych systemach przesyłowych, gdzie elementy rurociągu muszą się przemieszczać względem siebie, sztywne połączenia nie mają racji bytu. OPW Polska dostarcza zaawansowane przeguby i złącza obrotowe, które stanowią "serce" każdego ramienia nalewczego oraz systemów węży przemysłowych. Ich zadaniem jest zapewnienie pełnej swobody manewrowania przy zachowaniu stuprocentowej szczelności ciśnieniowej.
Konstrukcja inżynierska i zasada działania
Nasze złącza obrotowe (w tym serie Endura™) zaprojektowano z myślą o ekstremalnych obciążeniach momentem gnącym i promieniowym. Kluczowe cechy konstrukcyjne to:

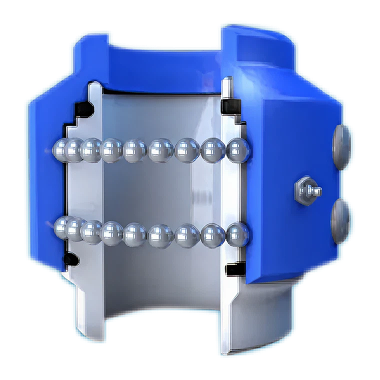

- Precyzyjne łożyskowanie: Zastosowanie hartowanych bieżni łożyskowych oraz kulek ze stali wysokogatunkowej zapewnia płynną rotację (360°) nawet pod pełnym obciążeniem medium.
- Ochrona przed skręcaniem: Złącze neutralizuje momenty skrętne, które w tradycyjnych układach prowadzą do załamywania się węży lub pękania spawów rurociągu.
- Wielopłaszczyznowość: Dostępne konfiguracje pozwalają na ruch w jednej, dwóch lub trzech płaszczyznach, co jest niezbędne do prawidłowego pozycjonowania ramienia przeładunkowego w świetle włazu cysterny.
Materiały i kompatybilność chemiczna
Dobór materiału korpusu i uszczelnień jest krytyczny dla żywotności złącza w kontakcie z agresywnymi mediami. Oferujemy przeguby i złącza obrotowe wykonane z:
- Stali nierdzewnej (316L/CF8M): Dla kwasów, zasad i produktów spożywczych.
- Stali węglowej (WCB): Standard dla produktów ropopochodnych i petrochemii.
- Aluminium: Dla lekkich aplikacji paliwowych.
- Żeliwa sferoidalnego: Do specyficznych zastosowań przemysłowych.
System uszczelnień głównych i przeciwpyłowych wykorzystuje elastomery takie jak Viton®, Buna-N, EPDM, Neoprene czy Kalrez®, co pozwala na pracę w szerokim zakresie temperatur i odporność na większość chemikaliów przemysłowych.
Łatwość serwisu i zgodność z TDT
Projektując nasze złącza, położyliśmy nacisk na łatwość konserwacji. Wiele modeli umożliwia wymianę pakietów uszczelniających bez konieczności demontażu łożysk kulkowych, co skraca przestoje serwisowe na stanowisku nalewczo-odbiorczym NO. Wszystkie komponenty ciśnieniowe spełniają wymogi dyrektywy PED i są gotowe do eksploatacji pod nadzorem Transportowego Dozoru Technicznego (TDT).
